，以及低成本而深受歡迎。其大小與數量一般會因模具的大小，部品材質的厚薄以及模具本身的力道來確定。

內導柱的規格比較齊全，MISUMI標準中共有8

，10，13，16，20，25六種，由于內導柱的夾持部分是正公差，而導向部分是負公差，所以在模板孔的加工處理上，夾板單+0.005，而脫板或模板則根據模具的間隙大小取單+0.005或以上，夾板的沉頭孔則一律取最大值，沉平頭深5.3。

一

、外導柱功能

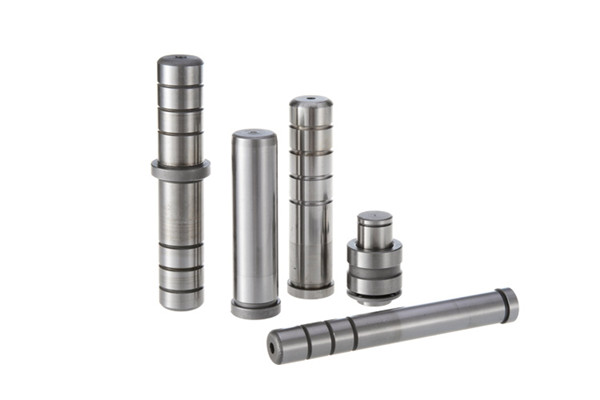

外導柱的功能主要是用于上、下模的導正

，保證上、下模的相對位置。

二、外導柱規格

外導柱規格：外導柱A

、外導柱B、外導柱C、外導柱D、外導柱E、外導柱F六種

三、選用原則

1

、優先選用滾珠導柱

2

、根據模具的大小適當選用外導柱的數量和大小

3、選取外導柱的長度時注意做合模時模具各部分的導正順序如下

外導柱導正

、內導柱導正、模具中沖（入）子等零件進入上（或下）模

四、排配原則

1
